关于组织会员单位参观成都地铁盾构施工技术的通知
发布人:成建质协 发布时间:2014-7-4 14:31:00
各会员单位:
为促进成都市建筑业新技术推广应用工作,为会员单位提供开阔眼界参观交流的机会,成都市工程建设质量协会经与地铁有限公司联系,定于2014年7月11日上午(星期五),组织各会员单位参观“成都地铁盾构技术应用项目:
参观主要流程:
1、工地大门处签到集合。
2、工地负责人进行基本情况介绍。
3、现场领队带领至工地现场参观(指定区域),返回。
4、停车地点:由于施工现场场地狭窄,基本没有停车地点,建议参观人员乘坐地铁到春熙路站下车,步行150 m即到,或者乘坐公交车至红星路二段站下车,步行到达四川报业集团。
5、会议接待单位:成都地铁公司。
联系人:姚小平 Tel:15208248715。
参观注意事项:
1、由于场地受限,每家单位参观人数限定为1人。
2、各参加活动人员应遵守
参观
纪律,严格按照成都地铁项目安排的
参观
路线进行
参观
,注意安全并自带安全帽,禁止着装裙装和高跟鞋;
3、参加的单位听从现场指挥,按指定地点停放车辆。
参观时间地点
参观时间2014年7月11日上午9∶00集合,集合地点在红星路一段四川报业集团。详细地址见附地图。
附件1、成都地铁项目盾构施工技术基本情况简介
成都地铁3号线一期工程位于成都市市区,线路由西南向东北方向敷设,是城市轨道交通主要干线。马鞍北路站~春熙路站包含三个盾构区间隧道:马鞍北路站~一号桥站、一号桥站~省文联站、省文联站~春熙路站,隧道起于马鞍北路站南端,止于春熙路站北端。线路自马鞍北路站出发沿马鞍北路南行,拐向红星路在一号桥北端设一号桥站;出站后继续沿南行穿过一号桥过府河,在红星路与武城大道交叉口处设省文联站;出站穿过CBD区域继续沿红星路南行,在联升巷与红星路交叉口处设春熙路站。区间隧道纵坡坡度2‰~28‰。线路最大埋深为18.5m,最小平面曲线半径350m。
区间隧道为盾构法施工。衬砌采用环宽为1500mm、1200mm的钢筋混凝土管片,内径为5400mm,外径为6000mm,强度等级C50,抗渗等级S12,管片组装方式采用“3+2+1”错缝拼装。1500mm管片连接采用12根M27环向螺栓和10根M27纵向螺栓,1200mm管片连接采用12根M24环向螺栓和10根M24纵向螺栓。接缝之间采用高弹性三元乙丙橡胶密封止水条防水。管片与围岩之间的环缝采用同步注浆及二次注浆充填,防止地面沉降。
卵石含量高:
区间隧道穿越的地层主要为〈2-6〉卵石土地层,该层卵石含量最高达70%,粒径以2~15mm为主,充填中细砂、中细砂,均一性差,并随机分布透镜体砂层。地下水位高、地层透水性强:区内地下水位埋深为3.8~9.8m;地层渗透系数高达18~20m/d,透水性极强。成都地质的这些特点,与国内其它城市截然不同,极为特殊,施工技术难点多。
环境保护要求高:
区间隧道先后经过马鞍北路、一环路、红星路、武城大道以及穿越众多建筑物,沿道路两侧及交叉路口有大量的城市地下管线,这些对盾构推进中的地层变形较敏感,盾构推进及换刀过程中须严格控制。并且该地段位于市中心,须加强文明施工控制,最大限度减少施工对城市环境的影响。
省文联站是4号线一期工程的一个换乘车站,位于岳府街、武成大街与红星路路口处,与地铁3号线换乘,其中3号线车站沿红星路路东侧布置,呈南北走向;4号线车站位于武成大街路中布置,呈东西走向,两个车站土建工程同步实施。4号线省文联站为地下三层结构,标准段宽29.5m,基坑深27m;省文联站主体总长233.917m,位于武成大街(红星路口至庆云南街段);停车线总长254.334m,位于武成大街北侧(庆云南街至天涯石北街),总建筑面积1.8万㎡。车站标准段宽20.9m,基坑深度18.4m,双层双跨结构,车站共设置3个出入口、1个防淹检修楼梯及1组风亭。采用半盖挖顺筑法施工,根据全线工程策划4号线车站西端为盾构调头,东端为盾构吊出;3号线预留盾构过站条件。
3号线省文联站是成都地铁3号线一期工程的第8个车站,为地下三层三跨钢筋混凝土结构。本站为地下三层车站,地下一层和二层为站厅层,地下三层为站台层,采用13m岛式站台。车站总长120 m,标准段线间距16m,标准段宽度22.1m,车站总建筑面积 11110 ㎡。车站有效站台中心里程处顶板覆土厚度为3.0m,底板埋深约27.04m。车站共设置3个出入口通道、2组风亭。A、F号出入口通道和1号风亭位于车站西侧, E号出入口以及2号风亭位于车站北侧,车站主体结构采用盖挖法施工,附属结构采用明挖法施工。

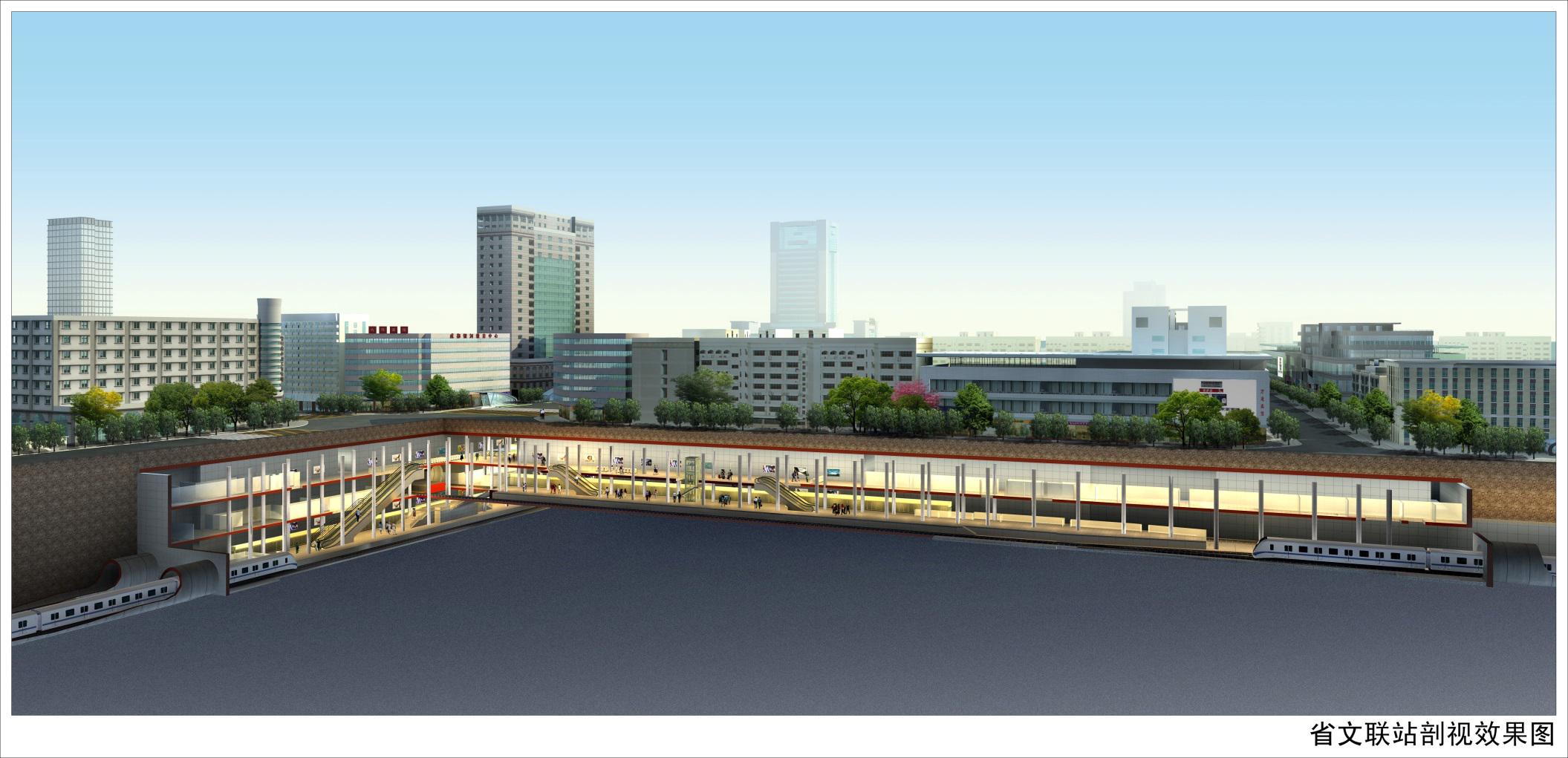

2、该项目结构模型图:
3、该项目效果图:
4、地址地图
成都市工程建设质量协会
2014年7月4日
